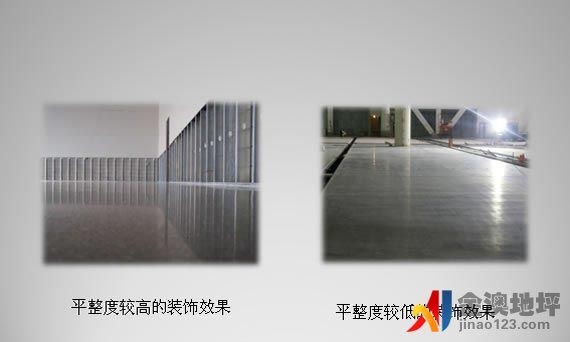

優れた耐摩耗性床（または高品質の養生浸透床）を作成したい場合は、コンクリート基礎の強度、特に平坦度に対処する必要があります。優れた耐摩耗性床は、耐摩耗性骨材の品質と密接に関係しているだけではありません。より良い基礎コースグラウンドが必要です。このペーパーは、最も包括的かつ完全なコンクリート レーザー レベリングおよび耐摩耗性床技術を提供することを目的としています。以下の内容は、上海建州工程機械有限公司が長年の業界経験に基づいてまとめた工法です。ご参考までに。
建設プロセス: 路盤処理 → 倉庫型枠設置 → コンクリート供給 → レーザーレベリング機舗装、振動、締め固め → 金属骨材の散布 → カレンダー加工とスラリー抽出 → 研磨 → 散水と養生 → 機械接合部の切断とグラウト注入。

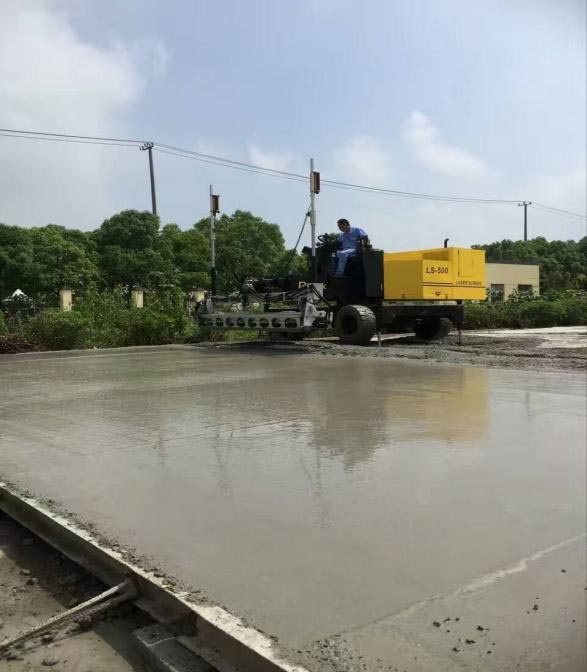

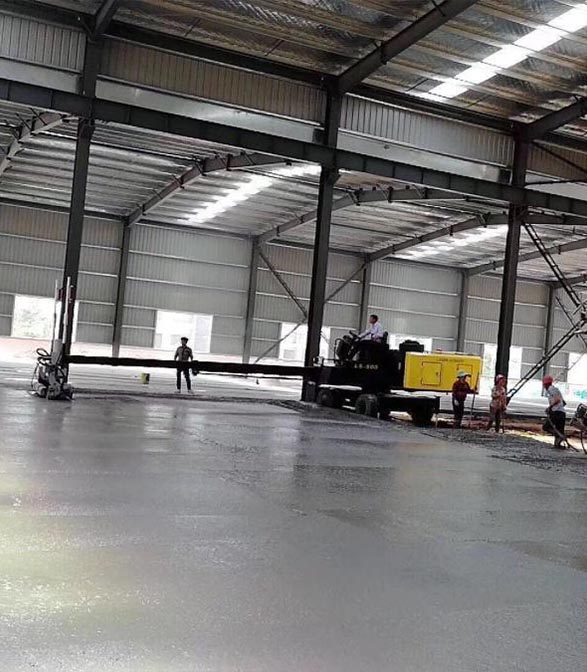

レーザースクリード施工写真
下地処理
1. まず、ベースコース上のゴミを撤去し、ベースコース表面に雑貨を放置しないこと。
2. 表面の局所的な突起部分をチゼルで削り、表面の高さを均一にします。基礎路盤の平坦度が設計高さから±2cmの範囲内でコンクリート舗装厚さを確保するための基準を満たしているかを確認します。
テンプレートの設定
まず、プラント全体の鉄骨柱の位置、設計要件、型枠の準備、車両の進行方向、レベリング装置の建設特性に従って、信頼性の高い建設注入スキームが策定されます。建設エリアには堅固な型枠を設置する必要があります。型枠は溝形鋼製の特殊型枠とし、型枠の上部開口部は内外とも平坦で均一になるように調整する。
スライディングレイヤーを設定する
型枠を建てた後、施工エリアをプラスチックフィルムで覆い、基礎コースをコンクリート表面から分離して滑り層を形成します。
結合強化メッシュ
1. 補強メッシュは現場で集中統一バッチ処理し、結束後所定の位置まで搬送し積み重ねます。補強材の表面は、原材料の品質を確保するために、汚れ、錆などがなく、清潔でなければなりません。補強メッシュは完全に結ばれ、間隔とサイズは設計と仕様の要件を満たす必要があります。結束後、補強メッシュの保護層が十分であるか、結束がしっかりしているか、緩みがないかを確認してください。
2. コンクリートを打設する前に、作業員が所定の位置に設置しなければなりません。補強メッシュのサイズは3M×3mです。

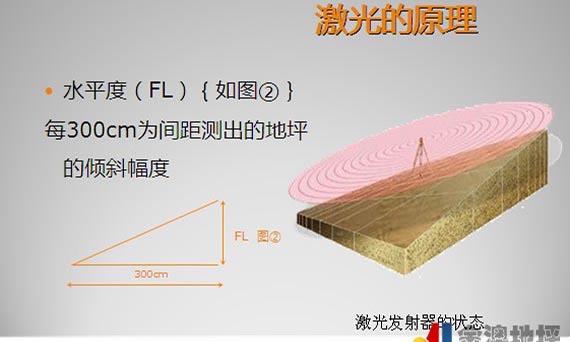

レーザーレベリングマシンの試運転
コンクリートを注入する前に、レーザーレベリングマシンをデバッグする必要があります。レーザー送信機を組み立てて水平にし、送信された信号に従ってコンクリートレベリングマシンのレベリングヘッドのレベルと高さを調整して、コンクリート地面の高さと一致させます。同時にレベリングヘッド両端の高低差を0.5mm以内に調整してください。大規模な工事を行う前に、まず設備を試作し、間違いがないか確認してください。
コンクリート打設
1. 市販のコンクリートを使用すること。商業用コンクリートの使用性能は関連仕様の要件を満たさなければならず、型枠へのコンクリートの落ち込みは 160 ～ 180 mm に制御されなければなりません。
2. コンクリートは端から整然と舗装すること。コンクリート混合物を型枠に注入するとき、荷降ろしは集中的かつゆっくりとし、仮想厚さは型枠より約 2cm 高くする必要があります。必要に応じて材料を削減または補充し、垂直断面および水平断面が要件を満たすものとする。コンクリートは中断することなく連続的に舗装されなければならない。
3. コンクリート打設後、レベリングマシンの伸縮アームの有効範囲内でコンクリート杭を手動で大まかにレベリングし、レーザーレベリング機で振動、締め固め、レベリングを一度に完了するものとする。レベリングは一方向を原則として、内側から外側に向かって段階的に後ろ向きに寝かせます。
4. 隅部や鉄骨柱など機械施工ができない箇所は、手作業で締め固めて平らにならしてください。
耐摩耗性床構造
コンクリートの初期硬化前に、スラリーが排出されるまでディスクコテを使用して粗塗りし、硬化剤をコンクリート表面に均一に分散させます。硬化剤が一定量の水を吸収した後、粉砕を開始します。粗研削後、2層目の硬化剤を散布し、材料量は前工程の1/3とします。研削中にクロスグラインディングを実施し、研削漏れは認められません。
こて圧縮と研磨
1. レーザーレベリング後、初期設定の前後にコンクリートを持ち上げてコテで仕上げます。ディスクグラインダーのコテ作業は表層の硬化に合わせて何度も行います。機械コテの作業速度はコンクリート地盤の硬化状況に応じて適切に調整し、垂直方向及び水平方向に機械コテ作業を行うものとする。
2. 最終セッティングの前に、グラインダーのディスクを刃として交換し、研削と研磨の角度を調整します。床の光沢を均一にするために、一般的に2回以上の研磨作業が必要となります。
スリット：接合部は耐摩耗性表層の施工後 2 ～ 3D 以内に切断するものとします。目地の切断は湿式切断とし、厚さ5cm、深さはコンクリート厚さの1/3以上とする。裁断縫い目は真っ直ぐで美しいこと。
硬化： コンクリートを研磨した後、フィルムで覆い、水をかけて硬化させます。養生期間中、表層のコンクリート強度が1.2MPaに達しないときは、人がその上を歩かないようにしてください。
コーキング
1. 床を 2 週間硬化させた後、切断接合部を徹底的に清掃し、切断接合部にある浮遊粒子やほこりをすべて除去します。
2. 収縮接合部の充填には、弾性が長く持続し、硬化が早いポリウレタン シーラントを使用します。
管理措置
1. 現場で使用する資材は現場検収を受け、合格後所定の位置に積み上げてください。防水要件のある素材は、湿気や雨に対して適切な対策を講じる必要があることに注意してください。
2. 経験豊富な施工管理者と熟練した施工オペレーターを確保します。建設前に関係者を組織し、建設機械や工具の正しい使用方法と主要なプロセスの管理に関する技術開示を実施し、建設担当者が各プロセスの操作に習熟していることを保証するものとします。
3. 建設機械および工具は、要件を満たし、良好な状態にあり、予備の重要な器具を準備する必要があります。
4. 現場の建設環境は、塵やその他の雑品によって地面が汚染されないように、清潔で整頓された状態に保たれなければなりません。
5. 現場に残されたポケット、ゴミ、その他の廃棄物は、作業後に現場が確実に片付くように毎日取り除かれなければなりません。廃棄された特殊材料の場合、処理方法は特殊材料の処理要件に従うものとします。
最後に、上記の手順に厳密に従うことに加えて、優れた耐摩耗性床を実現するには、コンクリートと耐摩耗性床の間の調整と協力も必要です。
